Pilnīgs ceļvedis par EN 1090 (EXC1, EXC2, EXC3, EXC4) tērauda konstrukcijām
Ja plānojat būvniecības vai inženiertehnisku projektu, kas ietver nesošās tērauda konstrukcijas, jūs, visticamāk, esat saskāries ar dažādiem tehniskiem terminiem: EN 1090, CE marķējums, FPC un, protams, EXC1, EXC2, EXC3 vai EXC4. Projekta vadītājam vai attīstītājam tas var šķist sarežģīts žargons. Taču šie termini ir vissvarīgākā daļa, kas veido jūsu projekta drošību, atbilstību likumdošanai un kvalitāti.
Šie “EXC” apzīmējumi ir Izpildes Klases (Execution Classes), un tie ir Eiropas tērauda konstrukciju regulējuma pamats. Tie nav ieteikumi, tās ir likumiskās prasības.
Kā EN 1090-1 sertificētam ražotājam, SIA Kurz komandai ar šiem standartiem nākas saskarties katru dienu. Mēs uzskatām, ka mūsu klientiem ir svarīgi saprast, ko tie nozīmē. Šis ceļvedis palīdzēs saprast izpildes klases, paskaidros, kā tās tiek noteiktas, un demonstrēs kāpēc pareiza ražošanas partnera izvēle ir izšķiroša jūsu projekta rezultātam.
Kas ir EN 1090?
Pirms mēs varam izprast klases, mums ir jāsaprot noteikumu kopums.
EN 1090 ir saskaņots Eiropas standarts, kas reglamentē tērauda un alumīnija konstrukciju ražošanu un montāžu. Tas ir daļa no Būvizstrādājumu Regulas (FPC), kas nosaka, ka visiem Eiropas Savienībā pārdotajiem būvizstrādājumiem ir jābūt ar CE marķējumu.
Šis CE marķējums ir jūsu pierādījums, ka izstrādājums atbilst nepieciešamajām tehniskajām un drošības prasībām.
EN 1090 standarts ir sadalīts vairākās daļās, bet divas vissvarīgākās ražošanai ir:
- EN 1090-1: Šī daļa nosaka prasības atbilstības novērtēšanai (t.i., noteikumus CE marķēšanai). Tā pieprasa ražotājam ieviest sertificētu Factory Production Control vai FPC.
- EN 1090-2: Šī daļa detalizēti apraksta tehniskās prasības tērauda konstrukciju izgatavošanai.
Galvenā EN 1090-2 sastāvdaļa ir izpildes klašu koncepcija.
Kā tiek noteikta izpildes klase (EXC)?
Izpildes klasi neizvēlas ražotājs (piemēram, SIA Kurz) vai klients. Tas ir lēmums, ko pieņem projekta būvinženieris vai projektētājs.
Klase tiek noteikta, novērtējot iesaistīto risku. Vienkāršoti, ir jautājums – “Kas notiktu, ja šī detaļa vai konstrukcija sabruktu?”
Lai to noteiktu, tiek analizei trīs faktori:
- Nozīmīguma Klase (CC): Tā novērtē iespējamās sabrukšanas sekas attiecībā uz cilvēku dzīvībām, ekonomiskajiem zaudējumiem un sociālo ietekmi.
- CC1: Zemas sekas (piemēram, izolēts lauksaimniecības šķūnis).
- CC2: Vidējas sekas (piemēram, standarta dzīvojamā vai biroja ēka).
- CC3: Augstas sekas (piemēram, stadions, koncertzāle, tilts).
- Ekspluatācijas Kategorija (SC): Tā ir saistīta ar slodzēm, kādām konstrukcija tiks pakļauta.
- SC1: Konstrukcijas ar galvenokārt statiskām slodzēm (piemēram, standarta ēka).
- SC2: Konstrukcijas, kas pakļautas dinamiskām slodzēm, vibrācijām vai nogurumam (piemēram, tilti, ceļamkrānu sijas, konstrukcijas ar smagām iekārtām).
- Ražošanas Kategorija (PC): Tā ir saistīta ar ražošanas procesa sarežģītību, ieskaitot izmantotā tērauda veidu un metināšanu.
- PC1: Nemetināti komponenti vai komponenti, kas izgatavoti no zemākas stiprības tērauda.
- PC2: Metināti komponenti, komponenti no augstas stiprības tērauda vai sarežģīta ražošana (piemēram, karstā formēšana).
Inženieris izmanto tabulu, kas apvieno šos trīs faktorus (CC, SC un PC), lai noteiktu nepieciešamo Izpildes Klasi.
Augstāks Risks = Lielāka Klase
4 Izpildes klases: detalizēts sadalījums
Ko katra klase nozīmē praksē, sākot no vismazāk stingras (EXC1) līdz visstingrākajai (EXC4)? Katras nākamās klases prasības ir kumulatīvas, tātad EXC3 ir jāatbilst visām EXC2 prasībām, plus vēl papildu prasībām.
EXC1: Zems Risks
- Riska Līmenis: Zems
- Tipiski Pielietojumi: Šī klase paredzēta konstrukcijām, kurās risks cilvēku dzīvībai un sabrukšanas sekas ir minimālas.
- Piemēri: Lauksaimniecības ēkas (šķūņi, siltumnīcas), vienkāršas kāpnes un margas telpās, kas nav publiskās iestādēs, nelielas nojumes.
- Kvalitātes Prasības: Atbilst EN ISO 3834-4 (Vienkāršās kvalitātes prasības). Nepieciešama pamata kvalitātes kontrole, prasības metinātāju kvalifikācijai un izsekojamībai ir minimālas.
EXC2: Standarts
- Riska Līmenis: Vidējs
- Tipiski Pielietojumi: Šī ir visbiežāk sastopamā klase un ir noklusējuma izvēle lielākajai daļai standarta būvniecības projektu.
- Piemēri: Dzīvojamās un komerciālās ēkas, biroju bloki, noliktavas, daudzdzīvokļu mājas un lielākā daļa konstrukciju, kas nav paredzētas lieliem cilvēku pūļiem.
- Kvalitātes Prasības: Atbilst EN ISO 3834-3 (Standarta kvalitātes prasības). Tas ir būtisks solis augšup no EXC1. Tā prasa sertificētu ražošanas kontroles sistēmu (FPC), kvalificētus metinātājus un formālas metināšanas procedūru specifikācijas (WPS). Obligāta ir pilnīga materiālu un metināšanas palīgmateriālu izsekojamība.
EXC3: Augsts Risks
- Riska Līmenis: Augsts
- Tipiski Pielietojumi: Paredzēta konstrukcijām ar lieliem cilvēku pūļiem vai tādām, kas pakļautas lielām slodzēm, kur sabrukšana radītu nopietnas sekas.
- Piemēri: Sabiedriskas ēkas (stadioni, iepirkšanās centri, koncertzāles, slimnīcas), autoceļu un dzelzceļa tilti, ceļamkrānu sijas un tribīnes.
- Kvalitātes Prasības: Atbilst EN ISO 3834-2 (Visaptverošās kvalitātes prasības). Šī klase prasa visu, kas iekļauts EXC2, plus daudz stingrāku procesu kontroli, augstāku metinātāju kvalifikācijas līmeni un ievērojami vairāk pārbaužu un Nesagraujošās Testēšanas (NDT) metinātajām šuvēm.
EXC4: Ekstrēms Risks
- Riska Līmenis: Ekstrēms / Katastrofāls
- Tipiski Pielietojumi: Šī ir visaugstākā un visstingrākā klase, rezervēta “īpašām konstrukcijām”, kuru sabrukšana radītu ļoti daudz upuru un būtiski ietekmētu sabiedrību.
- Piemēri: Atomelektrostaciju kritiskie elementi, lieli, laiduma tilti pār apdzīvotām vietām un konstrukcijas augstas seismiskās aktivitātes zonās ar ekstrēmām projektētajām slodzēm.
- Kvalitātes Prasības: Arī atbilst EN ISO 3834-2 (Visaptverošās), bet ar visstingrāko visu kontroles mehānismu piemērošanu. Tā prasa izsmeļošu dokumentāciju, 100% pārbaudes (bieži ar vairākām NDT metodēm) un pilnīgu katra procesa soļa izsekojamību.
Ko izpildes klase nozīmē jūsu projektam?
Izpratne par jūsu projekta EXC ir vitāli svarīga, jo tā tieši ietekmē trīs galvenās jomas:
- Drošība un atbilstba likumam: Tas ir vissvarīgākais. Komponenta izgatavošana zemākā klasē, nekā norādīts (piemēram, izmantojot EXC2 sertificētu ražotāju EXC3 tilta ražošanai), ir nelikumīga un bīstama. Tā padara CE marķējumu par spēkā neesošu un pakļauj jūs milzīgai atbildībai.
- Izmaksas un Grafiks: Augstāka izpildes klase prasa vairāk procesa kontroles, vairāk dokumentācijas, vairāk pārbaužu un vairāk testēšanas. Tas rada administratīvo un testēšanas slogu, kas palielina izmaksas un var pagarināt izpildes laiku. Tādēļ ir ļoti svarīgi jau no paša sākuma budžetā paredzēt pareizo klasi.
- Jūsu ražotāja izvēle: Šis ir kritiskais posms. Ražotājam ir jābūt neatkarīgi auditētam un sertificētam konkrētai izpildes klasei, kuru tas ražo. Uzņēmums, kas ir sertificēts tikai EXC1, nevar likumīgi ražot EXC2 komponentus.
SIA Kurz priekšrocība: jūsu sertificēts EN 1090 partneris

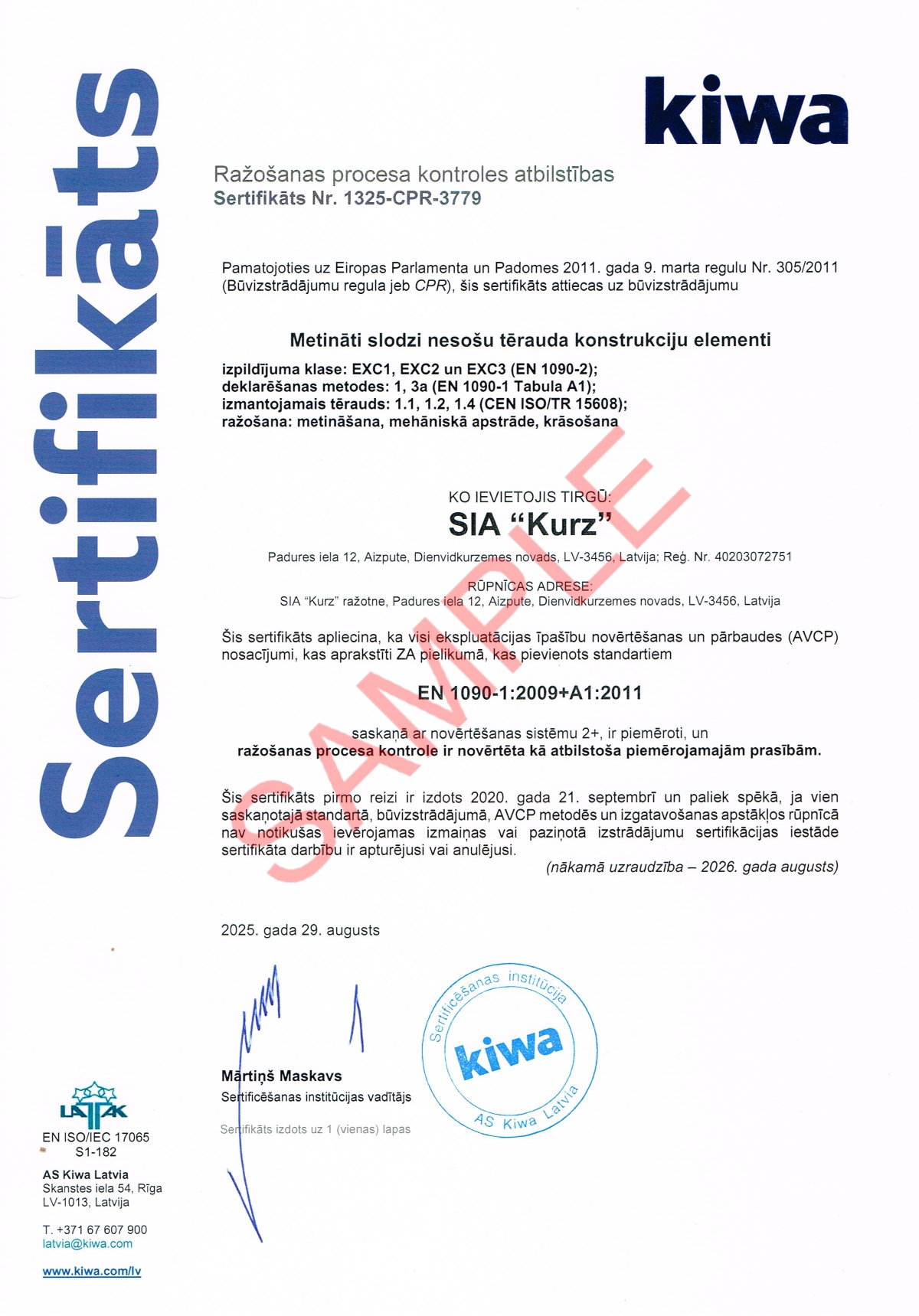

Mēs, SIA Kurz, esam veikuši lielus ieguldījumus mūsu kvalitātes sistēmās, lai nodrošinātu pilnīgu atbilstību. Mēs esam EN 1090-1 sertificēti, lai jūsu projektu īstenotu droši un likumīgi.
Sadarbojoties ar SIA Kurz, jūs ne tikai pērkat metāla izstrādājumu; jūs pērkat dokumentētu pierādījumu tam, ka jūsu konstrukcija ir droša, atbilstoša prasībām un izgatavota precīzi pēc jūsu projektā noteiktajiem standartiem.
